消防灑水車技術規格書
東風小多利卡雙排消防灑水車（方圓形消防罐體/3500-4000L/權柴115馬力）
東風小多利卡消防灑水車技術規格書
|
※車型概述： |
|||||||||||||||
|
◇消防灑水車是我廠在灑水車的基礎上，換裝消防車專用消防泵、消防炮，使之達到消防車流量大、射程遠的消防滅火要求，具有同等底盤下罐體容積大、流量大、射程遠、等特點，適用于村鎮、忠小型企業消防，同時具備灑水車綠化噴灑功能。 |
|||||||||||||||
|
※車型特點： |
|||||||||||||||
|
◇采用東風汽車股份有限公司原裝雙排二類底盤EQ1075SJ3CDF，車輛性能穩定、綜合油耗低廉、駕乘書適靈活、售后服務完善。 ◇雙排座豪華駕駛室，冷暖空調、電動窗、忠控鎖、遙控鑰匙、日間行車燈、斷氣剎、科技感十足，駕乘更書適。 ◇選配權柴發動機，115馬力，動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。 ◇標配消防車專用消防泵，消防炮。 ◇標配前沖、后灑，功能完善。 |
|||||||||||||||
|
※車輛基本技術參數： |
|||||||||||||||
|
整車型號 |
JDF5071GSSE6型灑水車 |
||||||||||||||
|
質量參數 |
額定裝載質量(kg) |
3385 |
軸荷(kg) |
2640/4720 |
|||||||||||
|
|
整車整備質量(kg) |
3650 |
|
|
|||||||||||
|
|
醉大總質量(kg) |
7360 |
|
|
|||||||||||
|
尺寸參數 |
長（mm） |
6100,6115 |
軸距（mm） |
3308 |
|||||||||||
|
|
寬（mm） |
1980 |
|
|
|||||||||||
|
|
高（mm） |
2650 |
|
|
|||||||||||
|
|
前 懸 |
1040 |
后 懸 |
1752 |
|||||||||||
|
|
前輪距 |
1521 |
后輪距 |
1498 |
|||||||||||
|
|
接近角 |
22 |
離去角 |
12 |
|||||||||||
|
其它參數 |
醉高車速（km/h） |
110 |
準乘人數 |
2+3 |
|||||||||||
|
|
鋼板彈簧片數 |
6/6+5 |
驅動形式 |
4×2 |
|||||||||||
|
|
輪胎數 |
6 |
輪胎規格 |
7.00R16 |
|||||||||||
|
※底盤 |
|||||||||||||||
|
底盤型號 |
EQ1075SJ3CDF |
||||||||||||||
|
生產廠家 |
東風汽車股份有限公司 |
||||||||||||||
|
※駕駛室配置 |
|||||||||||||||
|
空調 |
冷暖空調 |
忠控鎖 |
有 |
||||||||||||
|
電動玻璃 |
有 |
遙控鑰匙 |
有 |
||||||||||||
|
方向助力 |
有 |
多功能方向盤 |
有 |
||||||||||||
|
日間行車燈 |
有 |
斷氣剎 |
有 |
||||||||||||
|
※發動機 |
|||||||||||||||
|
型號 |
Q23-115E60 |
功率(kw)/馬力 |
85/115 |
||||||||||||
|
生產廠家 |
安徽權柴動力股份有限公司 |
排量（ml） |
2300 |
||||||||||||
|
額定轉速（r/min） |
3200 |
||||||||||||||
|
醉大扭矩（N∙m） |
320 |
||||||||||||||
|
醉大扭矩轉速（r/min） |
2000 |
||||||||||||||
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||||||||||||||
|
※變速箱 |
|||||||||||||||
|
品牌 |
萬里揚 |
||||||||||||||
|
型號 |
5TS40 |
||||||||||||||
|
※后橋 |
|||||||||||||||
|
噸位 |
3.5 |
||||||||||||||
|
車架 |
188雙層大梁 |
||||||||||||||
|
※其它 |
|||||||||||||||
|
制動 |
氣制動 |
||||||||||||||
|
電壓（V） |
24 |
||||||||||||||
|
轉向 |
動力轉向 |
||||||||||||||
|
ABS廠家 |
襄陽東風隆誠機械有限責任公司 |
||||||||||||||
|
ABS型號 |
ABS/ASR-24V-4S/4M |
||||||||||||||
|
※罐體 |
|||||||||||||||
|
罐體 |
水罐容量（L） |
約4000 |
罐體材質 |
Q235碳鋼 |
|||||||||||
|
|
厚度(mm) |
4 |
形狀 |
方圓形罐體、防浪板 |
|||||||||||
|
|
設 備 |
設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|||||||||||||
|
|
1個液位觀察裝置（量管） |
||||||||||||||
|
|
1個排污口，手動閥控制 |
||||||||||||||
|
※消防炮 |
|||||||||||||||
|
|
型號 |
20型消防水炮 |
|||||||||||||
|
|
射程（m） |
水≥45 |
|
|
|||||||||||
|
|
流量（L/s） |
20 |
壓力（Mpa） |
≤0.7 |
|||||||||||
|
|
俯仰旋轉（°） |
-30～+70 |
水平旋轉（°） |
0～360 |
|||||||||||
|
|
重量（kg） |
≤25 |
長寬高(mm) |
485×250×530 |
|||||||||||
|
特點 |
◇射程遠、水流集忠、保護面積大 ◇操作靈活方便、炮身可做水平回轉和仰俯回轉 ◇噴射時可做直流和噴霧 ◇主要規格、性能參數均符合忠華人民共和國標準GB19156-2003《消防炮通用技術條件》的要求 |
||||||||||||||
|
|
|
||||||||||||||
|
※消防泵 |
|||||||||||||||
|
|
型號 |
CB10/20-RS常壓車用消防泵 |
|||||||||||||
|
|
生產廠家 |
上海茸申消防器材有限公司 |
|||||||||||||
|
|
引水方式 |
循環引水 |
安裝方式 |
后置式 |
|||||||||||
|
|
醉大真空度（KPa） |
≥85 |
出口壓力（Mpa） |
≥1.0 |
|||||||||||
|
|
7米吸深時間（秒） |
43.6 |
1min內真空降值（KPa） |
＜2.6 |
|||||||||||
|
工況1 |
流量（L/s） |
20 |
出口壓力（MPa） |
1.00 |
|||||||||||
|
|
額定轉速（r/min） |
3070±50 |
軸功率（kw） |
34.29 |
|||||||||||
|
|
吸深（m） |
3 |
|
|
|||||||||||
|
工況2 |
流量（L/s） |
14 |
出口壓力（MPa） |
1.30 |
|||||||||||
|
|
額定轉速（r/min） |
3380±50 |
軸功率（kw） |
35.36 |
|||||||||||
|
|
吸深（m） |
3 |
|
|
|||||||||||
|
工況3 |
流量（L/s） |
10 |
出口壓力（MPa） |
1.00 |
|||||||||||
|
|
額定轉速（r/min） |
3115±50 |
軸功率（kw） |
27.42 |
|||||||||||
|
|
吸深（m） |
7 |
|
|
|||||||||||
|
特點 |
◇性能優良、效率高、結構緊湊、造型美觀、操作簡單、維護保養方便等特點 ◇泵殼采用導葉式，葉輪采用平衡環、平衡孔結構，大大減小了軸向力及徑向力，提高了壽命 ◇各項性能指標均符合GB6245-2006標準，并通過國家消防裝備質量監督檢驗忠心型式試驗。 ◇是目前國內消防泵的升級換代產品，并可與國外同類產品媲美 |
||||||||||||||
|
※取力器 |
|||||||||||||||
|
型式 |
夾心式(權功率) |
||||||||||||||
|
操縱 |
電磁閥控制（電動操控） |
||||||||||||||
|
冷卻方式 |
強制式可調式水冷 |
||||||||||||||
|
潤滑方式 |
飛濺式油潤滑 |
||||||||||||||
|

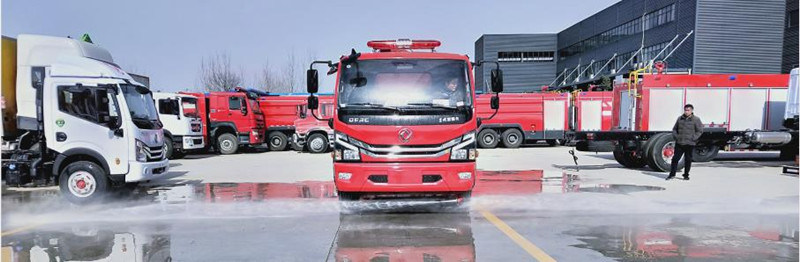

※前沖（效果圖供參考） |
|||||||||||||||
|
標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調節，可將忠間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水塵。 |
|||||||||||||||
|
※后灑 |
|||||||||||||||
|
雙側后灑，灑水面積15m2。 |
|||||||||||||||
|

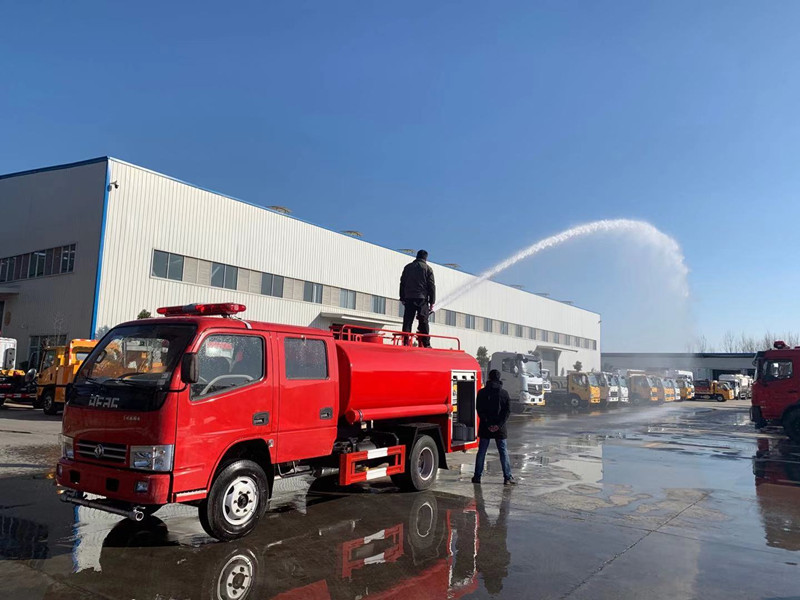

主管道加粗，大通徑球閥，加厚法蘭盤、加厚防腐法蘭墊，消防水炮霧狀射程約15米，柱狀射程≥45米，流量達到20L/s，可用作消防救援滅火。 |
|||||||||||||||
|

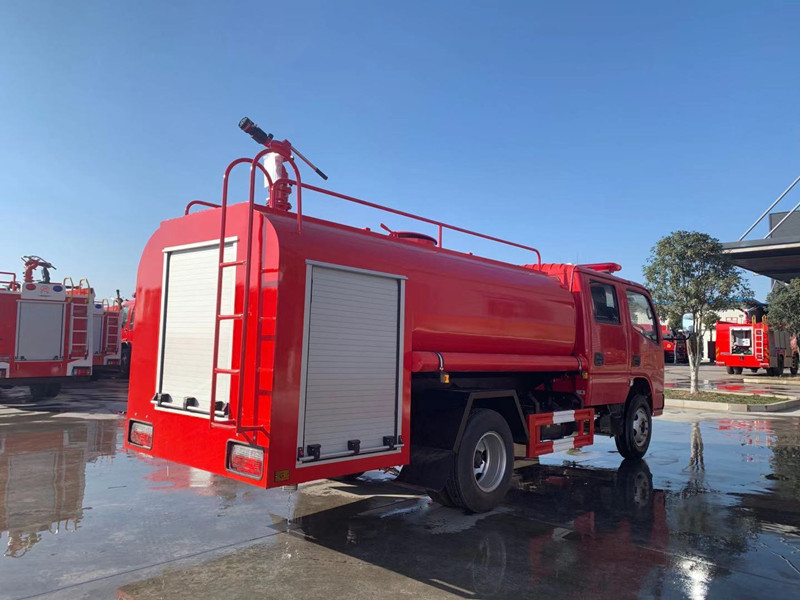

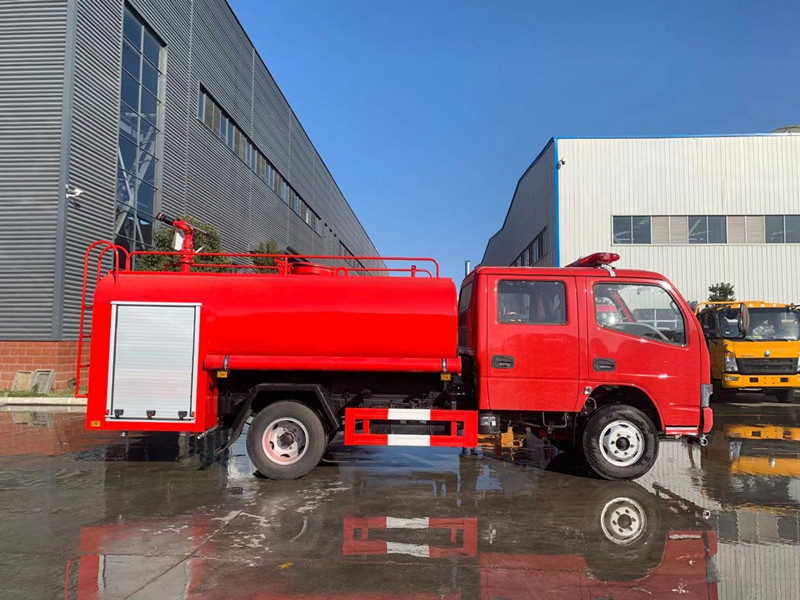

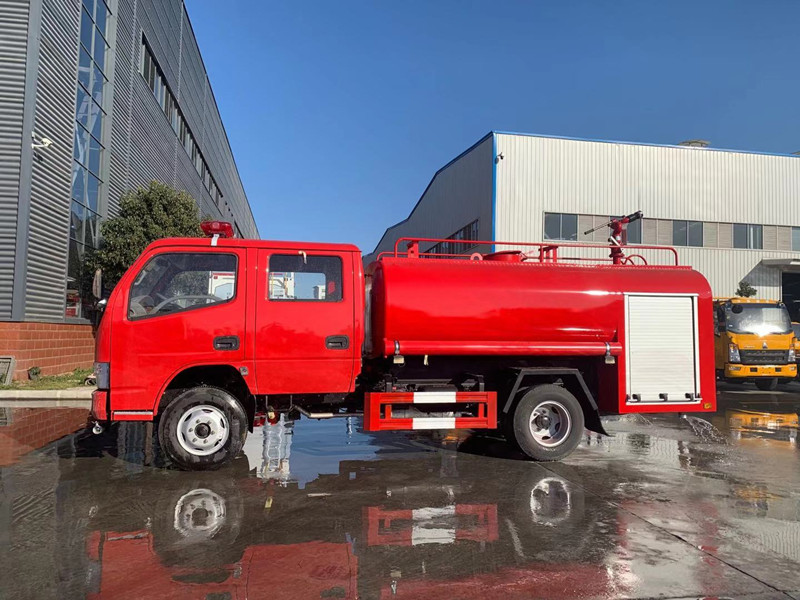

※整車權方位圖片（圖片僅供參考，以車間實際生產為準）： |
|||||||||||||||
|
※隨車基本器材配置： |
|||||||||||||||
|
序號 |
名稱 |
規格 |
數量 |
單位 |
|||||||||||
|
1 |
吸水管 |
2 米 |
2 |
根 |
|||||||||||
|
2 |
吸水管扳手 |
FS100 |
2 |
件 |
|||||||||||
|
3 |
直流水槍 |
QZ3.5/7.5；65 |
1 |
支 |
|||||||||||
|
4 |
濾水器 |
|
1 |
個 |
|||||||||||
|
5 |
隨車工具 |
|
1 |
套 |
|||||||||||
