J5040GXFSG10/Q6型水罐消防車
技 術 規 格 書
一、 整車描述
1、 概述
|

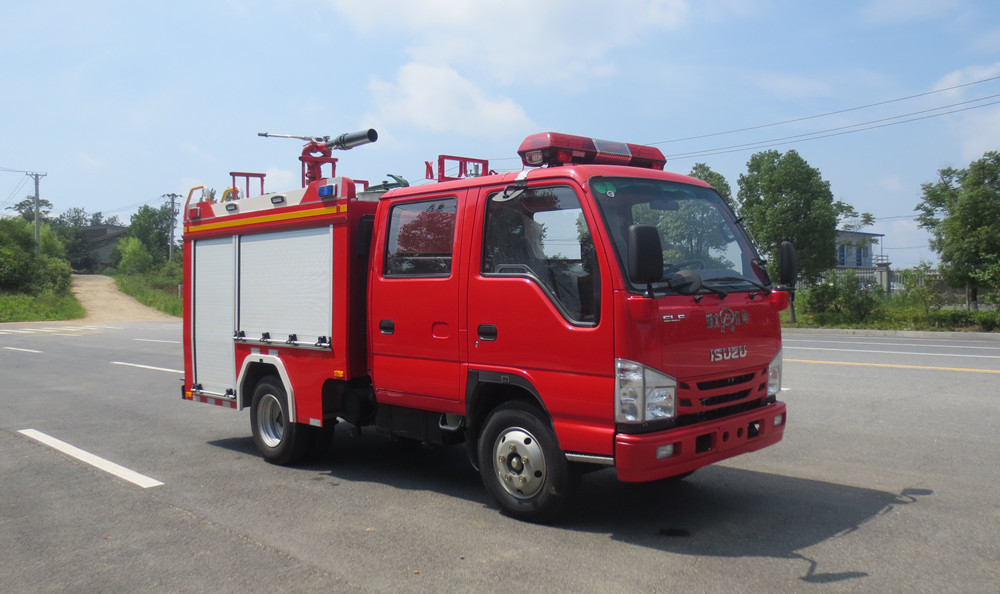

J5040GXFPM10/Q6型泡沫消防車，J5040GXFSG10/Q6型泡沫消防車，采用慶鈴QL1040BUFWY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為碳鋼，與底盤采用彈性連接，載水650kg（PM10）（容積zui大可做1700kg），裝備了上海雄真消防設備有限公司生產CB10/30-XZ型消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM10）或PS30W(SG10)型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或消防單位的火情，能及時形成小型戰斗力進行初期火災的撲救和人員疏散撤離�？蓮V泛應用于消防救援站，證府專職xiao防隊，企業專職xiao防隊等。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗檢測（報告編號：zb201930327）并已列入工信部汽車新產品公告，CCCF正已申報。 |
2、 整車主要參數
|
外廓尺寸 |
5490×1960×2940mm |
|
zui大總質量 |
4360kg |
|
載液量 |
水罐車載水650kg |
|
zui高車速 |
95km/h |
|
消防泵額定流量 |
30L/s 1.0MPa |
|
消防炮額定流量 |
水罐車：30L/s 1.0MPa |
|
消防炮射程 |
水罐車：≥55m |
|
比功率 |
88/4.36=20.18 |
|
接近角/離去角 |
24°/16° |
二、底盤
1、 底盤主要參數
|
型號 |
QL1040BUFWY |
|
制造商 |
慶鈴五十鈴(重慶)發動機有限公司 |
|
發動機額定功率 |
88kw |
|
發動機排量 |
2999ml |
|
發動機排放標準 |
GB17691-2018國Ⅵ |
|
驅動形式 |
4×2 |
|
軸距 |
2765mm |
|
zui大允許總重 |
4495kg |
|
zui小轉彎半徑 |
≤6m |
|
變速箱 |
手動 |
|
取力器 |
YTQ200 |
2、乘員室
|
結構 |
平頭、四門，原裝雙排 |
|
司乘人員數 |
2+3人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關；
|
三、 上裝結構及性能參數
|

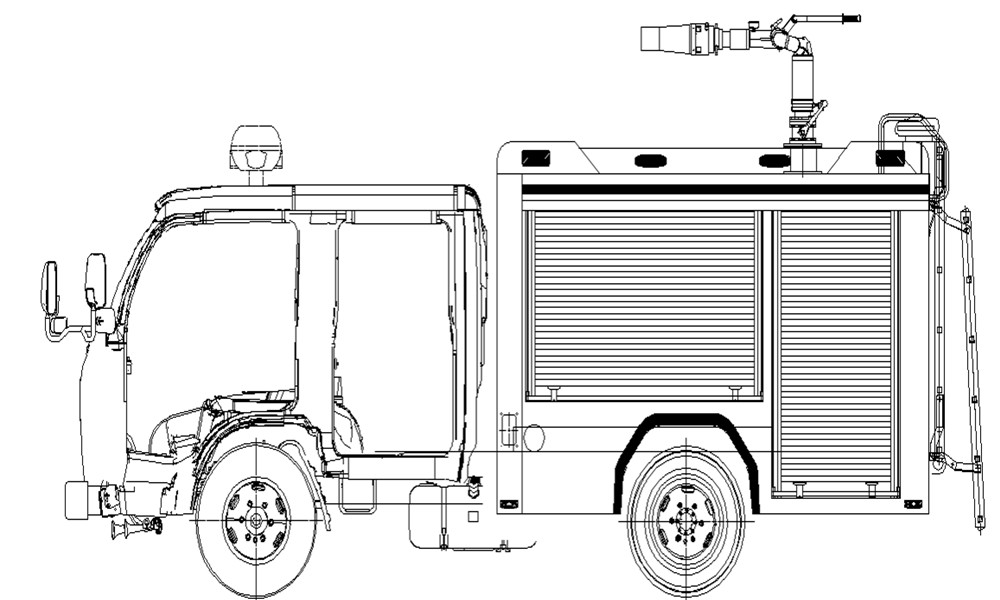

總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
|
工藝要求 |
所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
|
|
|
1、 器材箱和泵室
|
結構 |
主框架結構采用方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
|
器材箱 |
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。 |
|

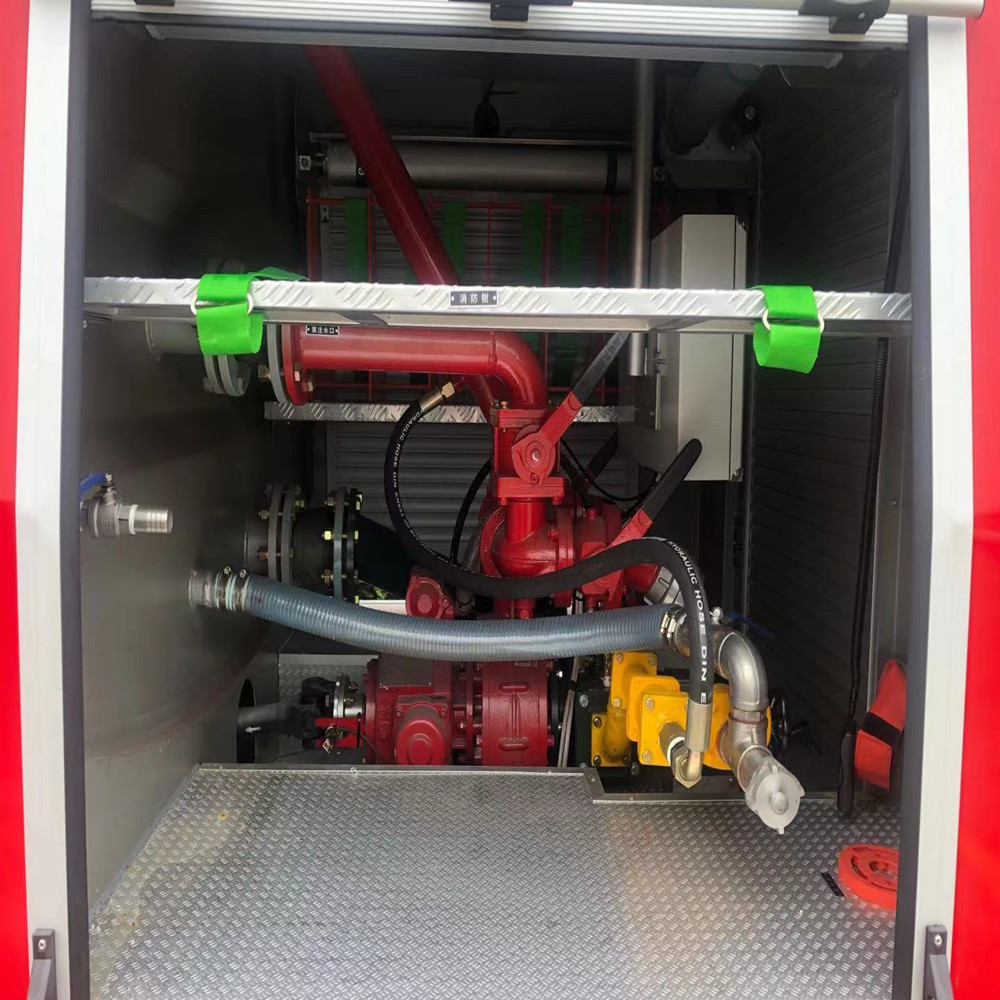

泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
|
保溫位置： |
|
|

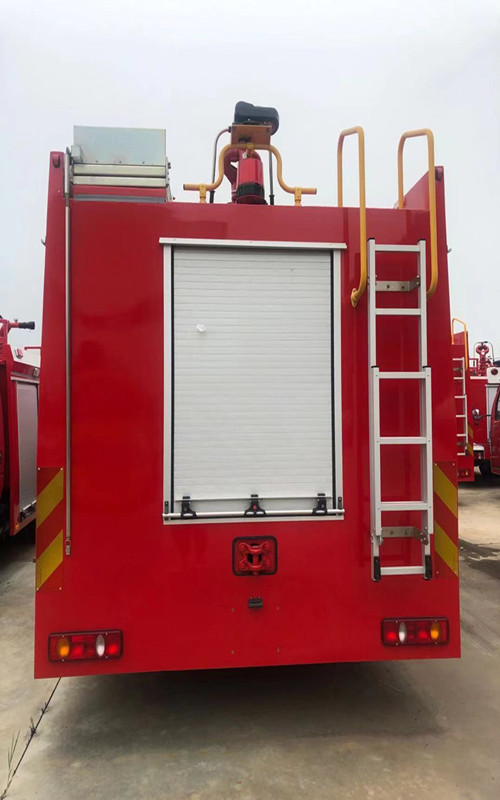

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
|
2、水罐 |
|
|
容量 |
450kg（PM10）、650kg（SG10） |
|
材質 |
碳鋼，厚度為3mm |
|
結構 |
內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 |
|
溢流口：設DN65溢流口1個 |
|
|
放余水口：設1個DN40水罐放余水口，配球閥 |
|
|
注水口：在水罐左右兩側各接1只DN65接口 |
|
|
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 |
|
3、泡沫罐
|
容量 |
200kg（PM10） |
|
材質 |
碳鋼，厚度為3mm |
|
結構 |
內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
罐口：設DN100罐口1個 |
|
溢流口：設DN40溢流口1個 |
|
|
|
|
|
|
四、水系統
1、水泵
|
型號 |
CB10/30-XZ型低壓車用消防泵 |
|
形式 |
常壓離心式 |
|
額定流量 |
30L/s @1.0MPa |
|
出口額定壓力 |
1.0MPa |
|
zui大吸深 |
7m |
|
引水裝置 |
自帶滑片泵 |
|
引水時間 |
zui大吸深時≤35s |
2、 管路系統
|
管道材質 |
無縫鋼管 |
|
吸水管路 |
泵房后側設一個DN100吸水口 |
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
出水管路 |

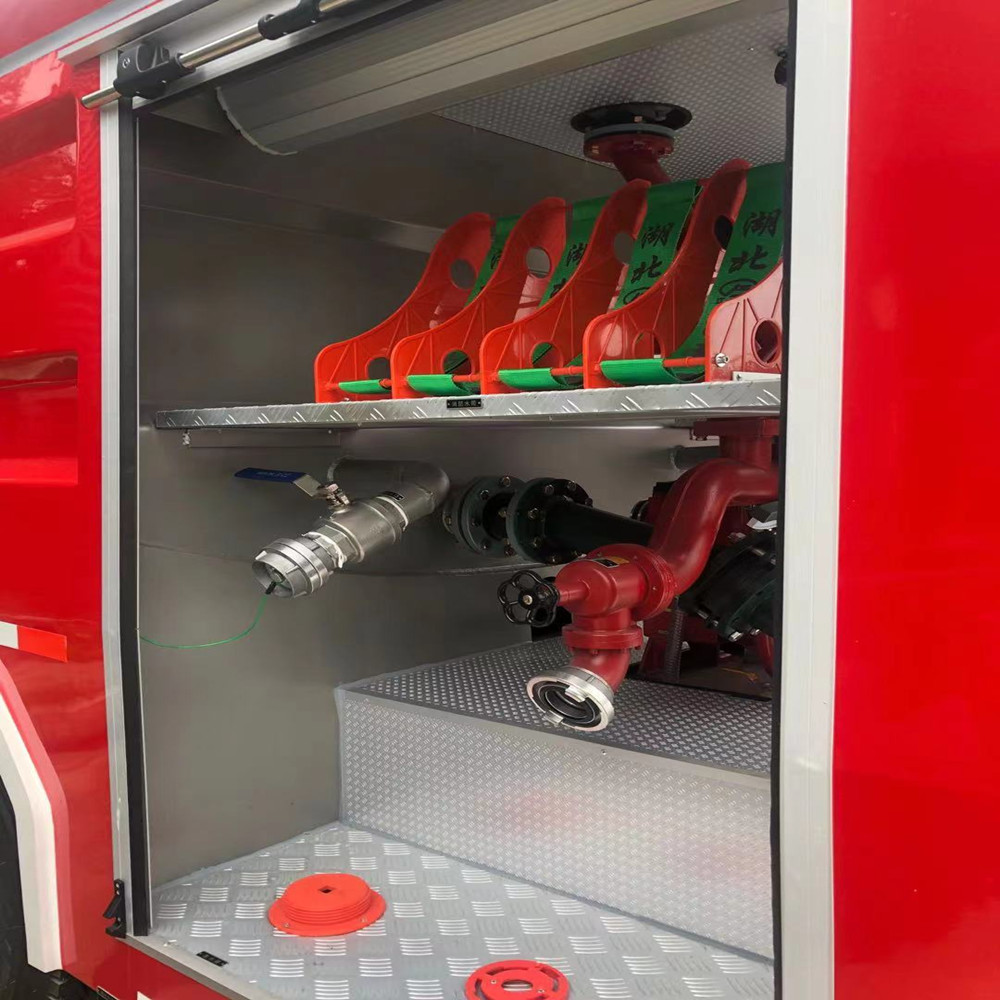

泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
|
型號 |
PS30W |
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
zui大仰/俯角 |
俯角≤-15°，仰角≥+60° |
|
流量 |
30L/S |
|
射程 |
≥55m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|

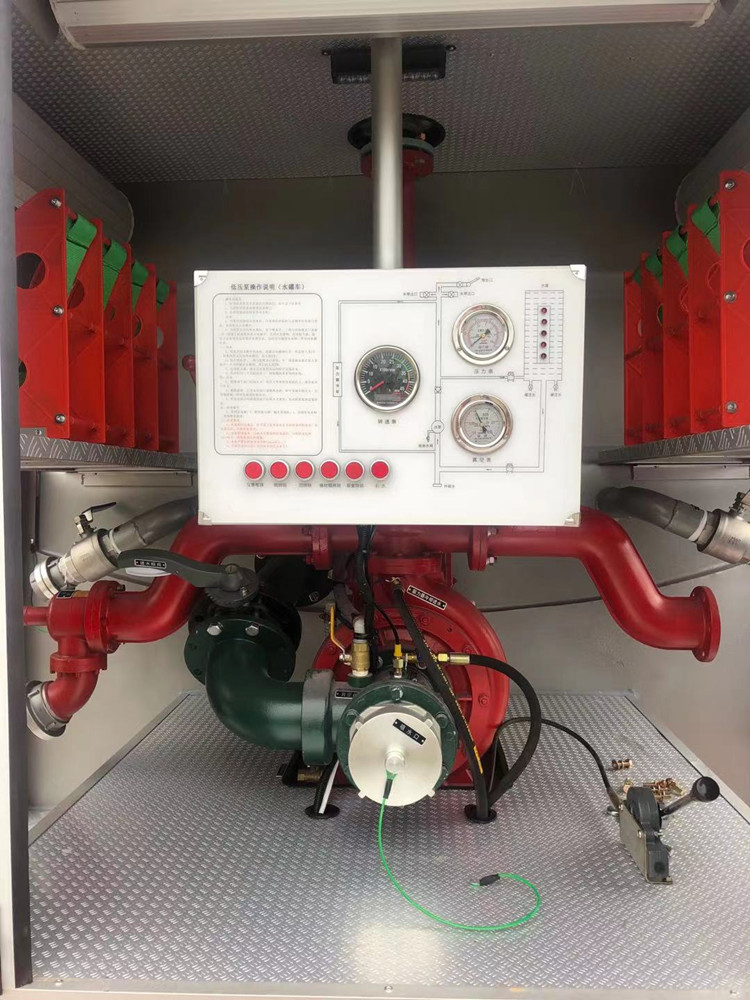

泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
|
附加電氣 |
設獨立電路 |
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
警報器，其控制盒在駕駛員前下方 |
|
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
|
面漆 |
國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
|
1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
|
3 |
標示醒目，多人操作，互不干涉。 |
